高壓金屬軟管 卡具

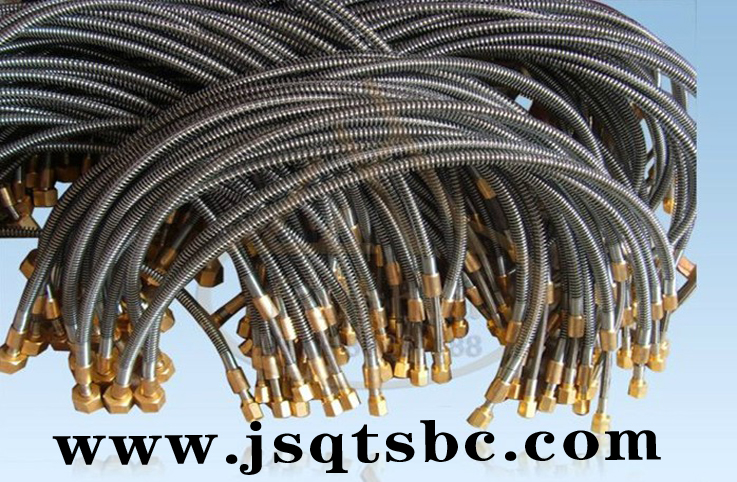

不銹鋼金屬軟管
金屬軟管，不銹鋼波紋管產品說明：
不銹鋼金屬波紋管（簡稱軟管）是現代工業管路中的一種高品質的柔性管道。它主要由波紋管、網套和接頭組成。它的內管是具有螺旋形或環形的薄壁不銹鋼波紋管，波紋管外層的網套，是由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或法蘭是與客戶管道的接頭或法蘭相配的。
軟管的波紋管是由極薄壁的無縫或眾焊不銹鋼鋼管經過高精度塑性加工成形的。由于波紋管輪廓的彈性特性決定了軟管具有良好的柔軟性和抗 疲勞性，使它很容易吸收各種運動變形的循環載荷，尤其在管路系統中有補償大位移量的能力。我廠除原有制作軟管的精良設備外，2009年又引進了兩條高精度，高技術的波紋管自動焊接成形生產線，大大地提高了軟管的品質且使制作的軟管長度不受限制，滿足了超長軟管的需要。
網套是軟管安裝在壓力管道中的主要承壓件，同時對波紋管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或 鋼帶進行編織。
由于制作軟管主要零件的材料是采取奧氏體不銹鋼，因而保證了軟管優良的耐溫性和耐腐蝕性，軟管的工作溫度范圍極大，為-196-600℃，使用的軟管按管道所同介質的腐蝕性選擇使用的不銹鋼牌號，即可保證軟管的耐腐蝕性。
波紋金屬軟管具有了良好的柔軟性、抗疲勞性、耐高溫、耐高低溫、耐腐蝕性等諸多特性，他相對其它軟管（橡膠、塑料軟管）的壽命就要高出許多，故它又具有較高的綜合經濟效益，隨著現代工業的發展，對耐高溫、耐高壓的波紋金屬軟管的需求量亦愈來愈大。
軟管使用范圍：需要充分撓性的輸送管，防止振動處所配管，對蒸汽、煤氣、空氣、重油、石油、化工藥品類等各種工業氣體，流體可均使用。
執行標準：GB/T14525-93
|
公稱通徑 |
內徑 |
外徑 |
最小彎曲半徑 |
最高工作壓力(MPa) | |||
|
波紋管 |
帶一層網套 |
靜態 |
動態 |
一層網套 |
二層網套 | ||
|
8 |
8.8 |
13.2 |
14.4 |
50 |
110 |
15 |
20 |
|
10 |
11.7 |
16.5 |
17.7 |
65 |
145 |
15 |
20 |
|
15 |
13.5 |
19.5 |
21.1 |
80 |
180 |
15 |
20 |
|
20 |
2000 |
27 |
28.6 |
120 |
270 |
10 |
15 |
|
25 |
27.0 |
34.5 |
36.1 |
160 |
360 |
6.3 |
10 |
|
32 |
32.0 |
40 |
41.6 |
175 |
400 |
4.0 |
6.3 |
|
40 |
39.6 |
52 |
53.6 |
225 |
510 |
4.0 |
6.3 |
|
50 |
49.7 |
62 |
63.6 |
280 |
640 |
3.0 |
5.0 |
|
65 |
61.2 |
80.2 |
81.8 |
410 |
915 |
3.0 |
5.0 |
|
80 |
79.0 |
96.3 |
97.9 |
486 |
1030 |
3.0 |
5.0 |
|
100 |
101.2 |
119.6 |
121.2 |
610 |
1340 |
2.5 |
4.0 |
|
125 |
124.1 |
145.3 |
146.9 |
700 |
1540 |
2.5 |
4.0 |
|
150 |
149.4 |
180.8 |
182.4 |
810 |
1780 |
2.5 |
4.0 |
|
200 |
176.0 |
240 |
243.2 |
1000 |
2000 |
2.5 |
4.0 |
|
250 |
248.0 |
290 |
294 |
1250 |
2500 |
2.5 |
4.0 |
|
300 |
298.0 |
350 |
354 |
1500 |
3000 |
1.6 |
2.5 |
|
350 |
347.6 |
400 |
404.8 |
1750 |
3500 |
1.6 |
2.5 |
|
400 |
397.6 |
460 |
464.8 |
2000 |
4000 |
1.6 |
2.5 |
金屬軟管連接方式分為法蘭連接、絲扣連接、快速接頭連接，小口徑金屬軟管一般采用絲扣和快速接頭連接，較大口徑一般采用法蘭連接。
金屬軟管是軟管安裝在壓力管路中的主要承壓件，同時對波紋管起護套作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或鋼帶進行編織，曙光牌軟管的壓力范圍一般為 PN0.6―32.0Mpa。最高達42.0MPa。 由于制作軟管主要零件的材料是采用奧氏體不銹鋼，因而保證了軟管優良的耐溫性和耐蝕性，軟管的工作溫度范圍極廣，為 -196―600 度，使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼牌號，即可保證軟管的耐蝕性。 波紋金屬軟管具備了良好的柔軟性、抗疲勞性、耐高壓、耐高低溫、耐蝕性等諸多特性，它相對其它軟管（橡膠、塑料軟管）的壽命就要高出許多，故它又具有較高的綜合經濟效益。隨著現代工業的發展，對耐高溫，耐高壓的波紋金屬軟管的需求量亦愈來愈大。 軟管適用范圍：需要充分撓性的輸送管，防止振動處所配管，對蒸汽、煤氣、空氣、重油、石油、化工藥品類等均適用。
