醫院中心供氧系統
醫院中心供氧系統 醫院集中供氧系統 中心供氧設備 中心供氧設計安裝 集中供氧設備 中心供氧設備 醫院集中供氣中心供氧系統 醫院集中供氣中心供氧設備

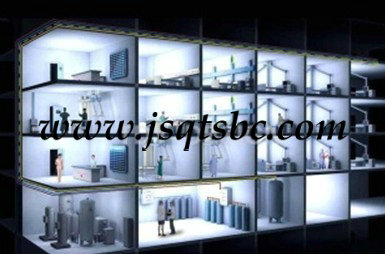

集中供氧系統 醫院中心供氧系統主要由氧源(包括匯流排、液氧罐、制氧機)、減壓裝置、壓力報警指示裝置、氣體管路(由脫脂紫銅管或不銹鋼管和管路連接件組成)及氣體終端等組成。氧源為系統提供持續不斷的氧氣供應;壓力指示報警裝置用來幫助識別氣體壓力并及時作出提示報警;減壓裝置用來控制管路氣體壓力,將氣路壓力降到設定值;氣體管路負責將氣體穩定運送至各用氣終端;氣體終端用來開關氣路,連接用氣設備,如呼吸機、氧氣濕化瓶等;。
氧源一般主要是以下三種:
1、制氧機
利用沸石分子篩在加壓狀態下對氮?dú)馕饺萘繙p少的特性,形成加壓吸附、減壓解吸的循環過程,實現空氣中氧、氮分離。一般可達到93%左右純度的氧氣。制氧機一次性投資比較大,但后續的用氧費用比較低。
2、液氧罐
適用于中大型醫療護理機構,如200個病床數以上的單位。 常用的液氧罐有兩種規格,一種是3.5立方米,一種是5立方米。液氧罐屬于低壓容器,經過汽化器轉換成氣態氧時一般可擴大到800倍。
3、匯流排
適合中小型醫療護理機構,如病床數在200以下的單位。分為全自動、半自動和手機三種。氧氣瓶屬于高壓容器,充裝滿時瓶?jī)?nèi)壓力可達15Mpa,用光時瓶?jī)?nèi)余壓為0.1~0.2Mpa。里面的氧氣仍屬于氣態氧。每瓶氧一般為6立方米。
供氧站內的供氧方式可選用以上三種方式之一或其中兩種方式組合。
氧氣匯流排系統設置了氧氣欠壓聲光報警裝置,并可實現供氧的自動或手動切換。
氧氣壓穩壓箱內采用雙路設計,保證了各病區供氧的連續性。
每個病區的護士站內設置一臺病區監測計量?jī)x,自動監測各醫療病區供氧壓力及用氧量。
輸氧管路全部采用經過脫脂處理的無氧紫銅管或不銹銅管,且所有連接附件均采用氧氣專用產品,包括閥門,接口等。
用氧終端設在病房、手術室和其他用氧部門。在用氧終端安裝有快速插拔式密封插座,使用時只需將供氧設備(氧氣濕潤器、呼吸機等)的接頭插入插孔內,即可供氧,并可靠地保證密封;不用時,可以拔下供氧設備的接頭,即可自動切斷,也可手動關閉閥門,方便保養和維修。
根據醫院的不同需要,用氧終端也有不同的裝配形式。病房的終端以前有安裝在墻上的暗裝式,現在幾乎都選擇安裝在綜合治療帶上,手術室和ICU病房的終端又有移動式和吊塔式等不同的形式。
醫院中心供氧站由氣瓶組、匯流排,自動切換控制臺(也可手動)、報警裝置等組成。當使用氣瓶組作為供氧氣源時,氣瓶分為兩組:一組工作,一組備用;當一組瓶?jī)?nèi)氧氣壓力降到某一規定值時,自動切換控制臺進行自動切換,備用氣瓶即連續供氧;同時,報警裝置自動發出聲、光報警信號,警示采取措施;當液氧與氧氣瓶共同使用時,可以液氧為主,氣瓶為輔或作備用。當安裝了制氧機時,以自制氧源為主,氣瓶備用。
氧氣管道和穩定裝置
醫院中心供氧系統氧氣經中心供氧站一級減壓后,輸送管道將壓力0.4-0.5Mpa(可調)的氧氣輸送到各樓層內,可滿足病員呼吸和啟動國內外各型呼吸機、麻醉機,也可給高壓氧艙供氧。氧氣終端經減壓后的氧氣由管道輸送到各病房床頭的氧氣終端,終端上裝有插拔式自封快速接頭,快速接頭的出口接濾化瓶。只將濾化瓶往終端插孔一插,氧氣就源源不斷地輸送給病人,不用時,只需輕輕一拔,氣源就自動切斷,停止關氧。
1.盒式終端上的插孔數根據病房需要而配置。室內管道可裝多形鋁合金裝飾罩。適用于要求明裝的醫院。尤其適用于已經開診的醫院。增建供氧系統可不影響醫院正常營業。
2.暗裝終端適用于要求暗裝的醫院。插孔數按需要配置、管道裝于槽內,上蓋鋁合金裝飾板。
承接醫院中心供氧系統工程,病房集中供氧、呼叫對講、中心吸引、配電等一體工程全國各地設有辦事處分公司,常年提供中心供氧系統工程安裝與設備維修服務。
